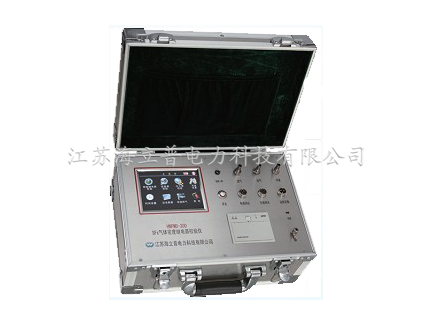

產品名稱：HNPMD-300型密度繼電器校驗儀
1.概述
HNP系列SF6氣體密度繼電器校驗儀，吸收國內同類產品的先進經驗，運用了先進的精確的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試要求而設計的一種SF6氣體密度繼電器校驗設備。
采用嵌入式微機技術，選用進口的高性能壓力、溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度，并自動換算成20℃的標準壓力值，從而完成了壓力、溫度的動態自動補償。
因此該校驗儀無需傳統實驗方法所用的恒溫室，而且避免了大量的SF6氣體的浪費，是一種智能化的SF6氣體密度繼電器校驗儀器。
2.主要特點
能同時測試二組報警信號、二組閉鎖信號、一組超壓信號
具備壓力、溫度的動態補償，自動換算為20℃時的測量值
配備多種型號過渡接頭，適應各GIS開關的密度繼電器
內置高精度壓力控制器和壓力變送器，能精確檢測壓力
校驗過程中耗氣少，一次充滿配備鋼瓶的壓力1MPa，可測試30次左右
采用鋰電池供電，連續工作達8小時以上
3.技術參數
精度等級 | 0.25級 |
測量壓力范圍 | 0～1.0Mpa |
測量溫度范圍 | -40℃～+100℃ |
壓力分辨率 | 0.0001Mpa |
溫度分辨率 | 0.3℃（典型精度-20℃～+40℃） |
工作電源 | 內置鋰電池 交直流兩用 |
存儲容量 | ≮300條 |
打 印 機 | 熱敏打印機 |
尺 寸 | 主機：330mm×220mm×145mm |
附件：540mm×400mm×200mm | |
重 量 | 約6.5kg |
